青岛PLC,山东PLC的工作原理是什么样的呢,科润翔带您来了解一下吧
时间: 2022-12-09 13:38:47

  青岛PLC山东PLC工作原理是:PLC是采用“顺序扫描,不断循环”的方式进行工作的。

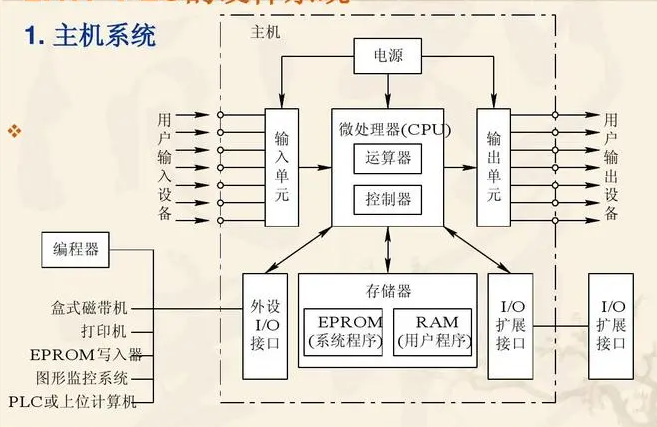

  PLC是一种存储程序的控制器,用户根据某一对象的具体控制要求,编制好控制程序后,用编程器将程序输入到PLC(或用计算机下载到PLC)的用户程序存储器中寄存。PLC的控制功能就是通过运行用户程序来实现。






工作方式

输入扫描:PLC在执行程序之前,首先扫描输入端子,按顺序将所有输入信号读入寄存器-输入状态的输入映像寄存器中,这个过程为扫描。PLC在运行程序时,所需的输入信号不是取输入端子上的信息,而是取输入映像寄存器中的信息。而且采样结果不会在本工作周期内改变,只有到下一个扫描阶段才会改变。

程序执行:PLC完成扫描后,按顺序从0号地址开始的程序进行逐条扫描执行。结果是保存在输出映像寄存器中。

输出刷新:在执行完用户所有程序后,PLC上将输出映像寄存器中的内容送到锁存器中进行输出,驱动用户设备,扫描时间取决与输出模块的数量。
